短波二线制红外测温仪 , DS40N
规格：DS40N
单位：台
浏览次数：3923
性能标签：
短波二线制红外测温仪DS40N , 波长0.8~1.1μm , 测温范围：600~1800°C , 800~2500°C
产品详细描述
• 数字二线制红外测温仪，测温范围：600~2500°C
• 最小可测量的物体直径为1.2mm
• LED或激光瞄准
• 多种光谱范围
• 内置USB通信接口，可无供电操作
• 最大值存储
• 不锈钢外壳
技术数据
技术数据
型号
DS40N
DS40N
测温范围
600~1800°C
800~2500°C
子测温范围
在测温范围内可调, 最小跨度51°C
光谱范围
0.8~1.1µm
光学系数
四种固定光学系数 (型号 I, II, III和IV)或可变焦距,带石英玻璃保护窗口
距离系数
100:1
200:1
测量误差
0.5%测量值 (Tamb=23°C, ε=1, t95=1s)
重复精度
0.1%测量值 (Tamb=23°C, ε=1, t95=1s)
NETD1
0.1°C (Tamb=23°C, ε=1, t95=1s)
响应时间(t95)
10ms，可调，可达100s
发射率
0.05~1.00, 可调
存储方式
最大值存储, 可通过通信接口调整
输出信号
4~20 mA, 线性温度 最大负荷: 700 Ω @ 24 V
通信接口
电隔离 USB 通信接口
瞄准
内置绿色LED瞄准灯或红色激光瞄准灯
软件
Windows®下PYROSOFT Spot
可调参数
发射率, 响应时间, 温度单位°C或°F 存储方式, 子测温范围,可通过接口和软件调整
供电电源
24 VDC ± 25%和12 V~30 VDC4
功耗
最大0.6 W (无瞄准灯时)
运行温度
0~70°C
存储温度
–20~70°C
重量
约 455 g

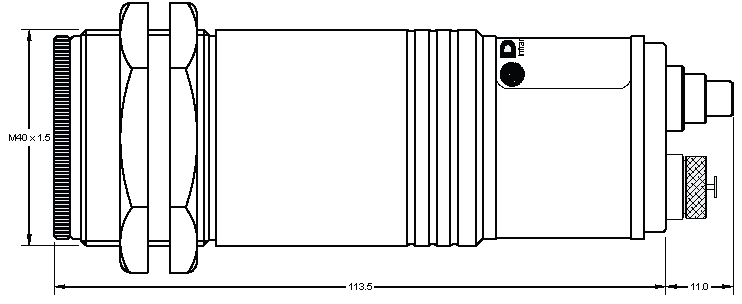

尺寸
螺纹M40x1.5, 长度 125mm
外壳
不锈钢，带插座和保护窗口
防护等级
IP 65 (DIN 40 050)
CE认证
遵守EU规则(EN 50 011)
供货范围
PYROSPOT DG 40N / DS 40N, 操作手册,检测单, Windows®下PYROSOFT Spot
附件
| 机械附件、电气附件、光学附件 | |
| 5针连接电缆 | 长度: 2m， 5m， 10m， 15m， 20m， 25 m或30 m |
| USB通信接口 | 1.8m屏蔽电缆 |
| 供电电源 | 24 VDC， 0.6 A |
| 安装支架 | 固定式 或 可调式 |
| 空气吹扫器 | 不锈钢，空气压力0.1~0.5bar，无油 |
| 水冷套 | 带集成空气吹扫器和安装支架 |
| 真空法兰 | KF16，带石英玻璃窗口 |
| 保护窗口 | 石英玻璃或蓝宝石玻璃 |
| 激光过滤器 | DG 40N内置用，用于抑制激光干扰 |
光学系数
| 光学系数(210、290、650、4000) | ||||||||
| 光学系数210 (光圈D=12.5mm) | 光斑尺寸M(mm) | |||||||
| 型号 | 测量距离 | 0 | 100 | 210 | 300 | 400 | 500 | 600 |
| DS40N(600~1800°C) | 12.5 | 7.5 | 2.0 | 8.2 | 15.1 | 22.0 | 28.9 | |
| DS40N(800~2500°C) | 12.5 | 7.1 | 1.2 | 7.1 | 13.6 | 20.1 | 26.6 | |
| 光学系数290 (光圈D=11.8mm) | 光斑尺寸M(mm) | |||||||
| 型号 | 测量距离 | 0 | 100 | 200 | 290 | 400 | 500 | 600 |
| DS40N(600~1800°C) | 11.8 | 8.8 | 5.7 | 3.0 | 8.6 | 13.7 | 18.8 | |
| DS40N(800~2500°C) | 11.8 | 8.2 | 4.7 | 1.5 | 6.5 | 11.1 | 15.7 | |
| 光学系数650 (光圈D=10.8mm) | 光斑尺寸M(mm) | |||||||
| 型号 | 测量距离 | 0 | 200 | 400 | 650 | 800 | 1000 | 1200 |
| DS40N(600~1800°C) | 10.8 | 9.5 | 8.2 | 6.5 | 10.5 | 15.8 | 21.1 | |
| DS40N(800~2500°C) | 10.8 | 8.6 | 6.3 | 3.5 | 6.8 | 11.2 | 15.6 | |
| 光学系数4000 (光圈D=10.4mm) | 光斑尺寸M(mm) | |||||||
| 型号 | 测量距离 | 0 | 400 | 800 | 1600 | 2400 | 3200 | 4000 |
| DS40N(600~1800°C) | 10.4 | 13.4 | 16.3 | 22.2 | 28.2 | 34.1 | 40.0 | |
| DS40N(800~2500°C) | 10.4 | 11.4 | 12.3 | 14.2 | 16.2 | 18.1 | 20.0 | |
