玻璃专用型红外测温仪, DT40G
规格：DT40G , 100~2500°C
单位：台
浏览次数：11085
性能标签：
玻璃专用型红外测温仪 , DT40G , 二线制 , 5.14 μm , 100~1300 °C , 200~1400°C , 500 ~ 2500°C , 锡槽用红外测温仪 , 退火窑用红外测温仪
产品详细描述
低价格、玻璃专用型，最少100条玻璃生产线的应用
德国高质量的保证 常备库存数量：>50套
OEM用户、设计公司、生产线的最佳选择
每条生产线赠送一条USB通信线，方便调整参数
免费的软件PYROSOFT SPOT
主要性能：
- 数字二线制红外测温仪，测温范围100°C~2500°C
- 玻璃专用波长：5.14μm
- USB通信接口，直接连接到计算机，无需供电
- 最大值和最小值存储或最大值存储
- 不锈钢外壳
典型应用有：
浮法玻璃、平弯钢化玻璃、汽车玻璃、太阳能玻璃、超白玻璃、家电玻璃、器皿玻璃等
性能指标一览
|
技术数据 |
|
|
型号 |
DT40G |
|
测温范围 |
100~1300°C |
|
|
200~1400°C * |
|
|
500~2500°C * |
|
子测温范围 |
在测温范围内可调, 最小跨度50°C |
|
光谱范围 |
5.14µm |
|
光学系数 |
100,300,800,1200 |
|
距离系数 |
50:1 |
|
测量误差1 |
1.0%测量值或1 K |
|
重复精度1 |
0.5%测量值或1 K |
|
NETD2 |
0.1°C |
|
响应时间(t95) |
60ms, 可调，达100 s |
|
发射率 |
0.200~1.000 |
|
存储方式 |
最大值或最小值存储, 可通过通信接口调整 |
|
输出信号 |
4~20 mA, 线性,最大负荷: 600 Ω @ 24 V |
|
通信接口 |
电隔离 USB 通信接口 |
|
瞄准 |
无瞄准或可选激光瞄准灯，* 可选内置LED瞄准灯 |
|
软件 |
Windows®下PYROSOFT Spot, 可选: PYROSOFT Spot Pro |
|
可调参数 |
发射率, 响应时间, 温度单位°C或°F 存储方式, 子测温范围,可通过接口和软件调整 |
|
供电电源 |
24VDC±25 %, 残留纹波 500 mV, LED 瞄准灯: 7~30VDC, < 200 mW |
|
功耗 |
最大0.6 W (无瞄准灯) |
|
运行温度 |
0~70°C |
|
存储温度 |
–20~70°C |
|
重量 |
约 450g |
|
尺寸 |
螺纹M40x1.5, 长度 125mm |
|
外壳 |
不锈钢，带插座 |
|
防护等级 |
IP 65 (符合DIN EN 60529和DIN 40050) |
|
CE认证 |
遵守EU规范 |
|
供货范围 |
DT 40L/DT 40F/DT 40G/DG 40N / DS 40N, 操作手册, 安装螺母,检测单 |
|
|
Windows®下PYROSOFT Spot，连接电缆需单独订货 |
|
1. 经过黑体炉标定, Tamb=23°C, ε=1, t95=1s, 取最大值 2. 噪声等温差. * 可选内置LED瞄准. |
|
机械、电气、光学附件
| 机械附件、电气附件、光学附件 | |
| 5芯连接电缆 | 长度: 2m, 5m, 10m, 15m, 20m, 25 m 或 30 m |
| USB连接电缆 | 1.8m屏蔽电缆 |
| 供电电源 | 24 VDC, 0.6 A |
| 安装支架 | 固定式 或 可调式 |
| 空气吹扫器 | 不锈钢，空气压力0.1~0.5bar,无油 |
| 水冷套 | 不锈钢，带空气吹扫器 |
| 真空法兰 | KF16，带硒化锌窗口 |
| 激光瞄准灯 | 带螺纹 (仅适用于不带内置LED瞄准灯的红外测温仪) |
| DHP 1040 | 红外测温仪用手持式编程器 |
| 激光抑制器 | 940nm或1064nm激光抑制器，用于DG40N、DS40N |
DT40G机械附件安装及组合安装
参见：40系列机械附件安装组合
现场安装图片

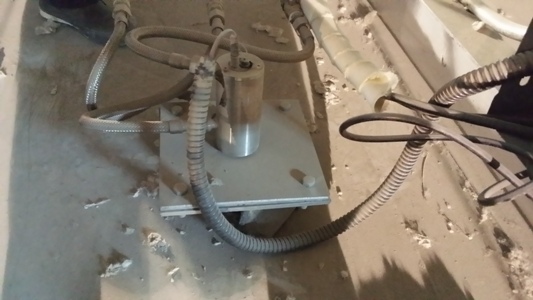

安装在浮法玻璃退火窑A区的DT40G红外测温仪

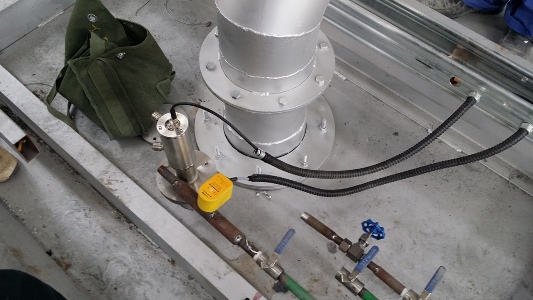

安装在浮法玻璃退火窑B区的DT40G红外测温仪
正在安装的浮法玻璃退火窑出口的DT40L红外测温仪
光学镜头类型V，VI，VII，VIII
| 光学系数(100、300、800、1200) | |||||||||
| 光学系数100(光圈D=15mm或13mm) | 光斑尺寸M(mm) | ||||||||
| 型号 | 瞄准灯 | 测量距离 | 0 | 50 | 95 | 150 | 200 | 250 | 300 |
| DT40G(100~2500°C) | 无 | 15.0 | 7.9 | 1.6 | 11.0 | 20.0 | 28.0 | 37.0 | |
| DT40G(200~2500°C) | LED | 13.0 | 7.1 | 1.7 | 11.0 | 18.0 | 26.0 | 34.0 | |
| DT40F(400~2500°C | LED | 13.0 | 7.2 | 2.0 | 12.0 | 19.0 | 27.0 | 35.0 | |
| 光学系数300(光圈D=15mm) | 光斑尺寸M(mm) | ||||||||
| 型号 | 瞄准灯 | 测量距离 | 0 | 100 | 250 | 260 | 400 | 500 | 600 |
| DT40G(100~2500°C) | 无 | 15.0 | 10.8 | 4.6 | 4.2 | 15.0 | 22.0 | 29.0 | |
| DT40G(200~2500°C) | LED | 15.0 | 11.0 | 4.5 | 5.3 | 17.0 | 25.0 | 32.0 | |
| 光学系数800(光圈D=15mm) | 光斑尺寸M(mm) | ||||||||
| 型号 | 瞄准灯 | 测量距离 | 0 | 300 | 500 | 600 | 800 | 1000 | 1200 |
| DT40G(100~2500°C) | 无 | 15.0 | 14.6 | 14.4 | 14.3 | 14.0 | 18.0 | 24.0 | |
| DT40G(200~2500°C) | LED | 15.0 | 14.6 | 14.4 | 14.3 | 14.0 | 18.0 | 24.0 | |
| 光学系数1200(光圈D=15mm) | 光斑尺寸M(mm) | ||||||||
| 型号 | 瞄准灯 | 测量距离 | 0 | 600 | 1000 | 1200 | 1500 | 2000 | 2400 |
| DT40L(-40~1000°C) | 无 | 15.0 | 19.5 | 22.5 | 24.0 | 33.8 | 50.0 | 63.0 | |
红外测温仪软件：
1. 红外测温仪参数设置和数据记录软件：PYROSOFT Spot
2. 红外测温仪参数设置、数据记录、联网专业版软件：PYROSOFT Spot Pro
参数设置和显示用手持式编程器： 手持式编程器DHP1040
德国DIAS红外测温仪 40系列接线示意图：
德国DIAS玻璃专用型红外测温仪：
用于超薄玻璃(<1mm)的玻璃专用型红外测温仪
1. 低价格、二线制玻璃专用型红外测温仪DT40U(300~1100°C)
2. 超薄玻璃专用型红外测温仪DT54U(350~1200°C)
用于厚玻璃(>1mm)的玻璃专用型红外测温仪
1. 常用二线制玻璃专用型红外测温仪DT40G(100~2500°C)
2. 低价格、二线制玻璃专用型红外测温仪DT42G(100~2500°C)
3. 四线制玻璃专用型红外测温仪DT44G(100~2500°C)
5. 高精度玻璃专用型红外测温仪DT54G(100~2500°C)
6. 高精度玻璃专用型红外测温仪DT56G(100~2500°C)
7. 高精度玻璃专用型红外测温仪DY10G(150~2500°C)
8. 玻璃窑炉用光纤红外测温仪DSF30NG,DSF34NG(600~1800°C)
德国DIAS玻璃专用型红外扫描热像仪：
1、超薄玻璃专用型红外扫描热像仪 , PYROLINE 256U compact , 测温范围150~800°C , 7.9微米
2、超薄玻璃专用型红外扫描热像仪 , PYROLINE 256U protection , 测温范围150~800°C , 7.9微米
3、PYROLINE 128G compact (450~1250°C ，IP54) 玻璃专用型红外扫描热像仪
4、PYROLINE 256G compact (450~1250°C ，IP54) 玻璃专用型红外扫描热像仪
5、PYROLINE 128GS compact(250~800°C ，IP54) 玻璃专用型红外扫描热像仪
6、PYROLINE 128G protection (450~1250°C ，IP65) 玻璃专用型红外扫描热像仪
7、PYROLINE 256G protection (450~1250°C ，IP65) 玻璃专用型红外扫描热像仪
8、PYROLINE 128GS protection (250~800°C ，IP65) 玻璃专用型红外扫描热像仪
德国DIAS玻璃专用型二维红外热像仪及系统
1. 玻璃专用型红外热成像仪PYROVIEW 640G compact+ (IP54 , 200~2500°C)
2. 玻璃专用型红外热成像仪PYROVIEW 640G protection(IP65 , 200~2500°C)
3. 带探针的玻璃窑炉红外热成像仪集成系统PYROINC 640G (600~1800°C)
德国DIAS红外扫描热像仪和红外热像仪常用软件
1、简易版软件PYROSOFT compact(5点、1条线、1个面)
2、专业版软件PYROSOFT Professional(1000点/线/面/区域)
3、带输入/输出的专业版软件PYROSOFT Professional IO
5、多台红外扫描热像仪软件PYROSOFT MultiCam (可达8台)
6、多台红外扫描热像仪自动化控制软件 PYROSOFT Automation SC(可达6台)
7、系统集成商软件开发包SDK : PYROSOFT DAQ
8、可达8台的红外热像仪图像和报警软件PYROSOFT Client
10、单台DIAS红外热像仪独立运行时的分区软件PYROSOFT Camzone
