炉膛红外热成像系统 ， PYROINC 380F ， PYROINC 640F
规格：PYROINC640F
单位：台
浏览次数：7600
性能标签：
工业窑炉炉壁监测用红外热成像系统 ， PYROINC640F , PYROINC380F , 600 °C~1250°C , 可选 600~1500°C , 600~1800°C , 600~2000°C , 600~2500°C
产品详细描述
☑透过火焰测温成像, 测量火焰后面的炉壁更有效
☑炉膛红外成像测温系统、工业窑炉炉壁测温成像
☑型号PYROINC 640F (PYROINC 380F为新的640F替代)
☑ 已广泛用于欧洲电厂锅炉、化工行业、钢铁行业、水泥行业、玻璃行业 等炉窑。
☑在线安装式、移动安装式二种。
特征
• 温度测量范围：600~1250 °C，可选1800°C
• 测量频率：50帧/秒 (Hz)
• 非制冷微型热辐射计，384×288或640x480像素
• 窑炉探针带用于燃烧室的空气吹扫器和水冷系统
• 有不同的探针长度和不同的视场角，可选带倾角的视场角
• 坚固的外壳(IP65)带可选水冷系统
• 通过光纤进行实时数据采集
• 可触发测量、报警监视和阈值监视
• 较大的动态范围和16位A/D转换增加精度
• 可定制解决方案：带自动伸缩和旋转装置、用于监视冷却介质或吹扫空气的控制柜、客户定制的软件。
应用
PYROINC 380F在线红外热像仪系统提供有色金属行业、钢铁行业窑炉、玻璃窑炉、炼焦炉、电石炉、各种窑炉的非接触式温度测量和成像。该红外热像系统的典型应用有：窑炉热过程优化、钢渣以及 堆积物探测。
软件
PYROSOFT软件适合Windows®下使用，有浏览版Viewer、Compact版、专业版Professional、适合用户开发环境的软件开发包DAQ版、基本版Basic、适合参与控制的控制版Control；该系列软件功能强大，允许用户记录、存贮、浏览测量数据和热像图，允许用户操纵和控制热像仪。
主要特征如下：
• 实时数据记录
• 分区定义、报警监视、阈值监视
• 趋势分析
• 数据输出(正文、位图、视频格式)
• 通过PROFIBUS总线、模拟量和数字量输入/输出、其它类接口进行过程控制。
用户可以通过编程接口(Windows®-DLL) 编程，用于用户的系统集成。
技术指标
| 型号 | PYROINC640M | PYROINC640F | PYROINC640C | PYROINC640G |
| 光谱范围(其它按要求定制) | MWIR | 带火焰滤光片 | CO2 | 玻璃 |
| 3~5 µm | 3.9 ± 0.1 µm | 4.55 ± 0.05 µm | 4.8~5.2 µm | |
| 探测器 | 二维非制冷红外热辐射计 | |||
| 像素 | 640 x 480 | 640 x 480 | 640 x 480 | 640 x 480 |
| 帧频 (可调) | ≤ 50 Hz | ≤ 50 Hz | ≤ 50 Hz | ≤ 50 Hz |
| 测温范围(其它范围可定制) | 300-1,000°C | 600-1,250°C | 600-1,250°C | 600-1,250°C |
| (可选到 1800°C) | (可选到 1800°C) | (可选到 1800°C) | ||
| 温度分辨率 (NETD) | 1K | |||
| (f=1Hz/T目标=1,000°C) | ||||
| 光学系数 | 28°*21°/ø70mm-200 mm 61°*48°/60°左侧斜视/ø104mm*1055mm | |||
| (FOW) / | 43°* 33°/ø70mm-200mm 61°*48°/ 60°斜视/ø104mm*1055mm | |||
| 探针直径(其它按要求定制) | 67°x52°/ø90mm-500mm 45°x 45°/ø104 mm*1055 mm | |||
| 测量误差 | 2% 测量值 (T 目标温度) | |||
| 调焦 | 1 m~无穷远 | |||
| 文件格式 | 16 位数字 | |||
| 接口 | 光纤接口，50 Hz 数据传输或快速以太网(标准) | |||
| 外壳 / 尺寸/ 重量 | IP65 (NEMA 4) 铝铸造外壳 / 196 mm x 266 mm x 100 mm / 约 3.2 kg | |||
| 接头 | 螺旋式连接器 (16 针)用于供电，- 光纤插入式(2 针) | |||
| 2 x 水 (宽4 mm，最大压力2 bar) | ||||
| 1 x 加压空气 (宽 4 mm，最大压力 2 bar) | ||||
| 数字 I/O 通道 | 最大 4 个通道 (LED 输入(5 V ≤ UE ≤ 25 V)和光电耦合输出(IC ≤ 50 mA, UE ≤ 25 V)) | |||
| 供电输入 | 18~36 V DC, 10~20 VA | |||
| 操作温度 (热像仪) | -25 to +150°C (标准，可选带集成的水冷系统) | |||
| 操作温度 (探针) | +2000°C | |||
| 存储温度 | -20~ +70°C, 最大相对湿度 95 % | |||
| 软件 | 1、PYROSOFT Basic (免费) 用于数据采集、存储、可视化及数据输出 | |||
| *.BMP, *.XLT and *.TXT (ASCII)文件。 (Windows® XP) | ||||
| 2、PYROSOFT Analyzer(可选) 用于数据采集、存储、可视化、专业数据分析、形成 | ||||
| *.HTML与 *.DOC报告，数据输出格式*.BMP, *.JPG, *.EMF, *.AVI, *.CSV和*.TXT(ASCII)文件 | ||||
| 3、PYROSOFT Control (可选) 用于数据采集、存储、可视化、工业数据分析、I/O-通道 | ||||
| 和数据输出格式*.BMP, *.XLT 与 *.TXT (ASCII) 文件 | ||||
| 4、PYROSOFT INC Control (可选) 用于数据采集、专业数据分析、I/O 通道和数据输 | ||||
| 出格式*.BMP, *.XLT, *.TXT (ASCII)。 | ||||
| 5、可定制软件控制垃圾焚烧炉的着火分区。 | ||||
应用图片

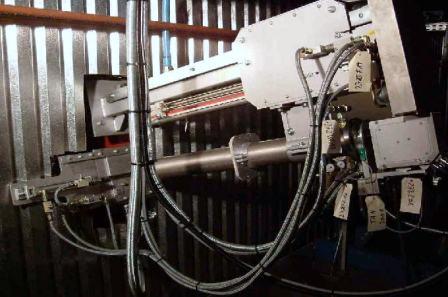

炉侧安装

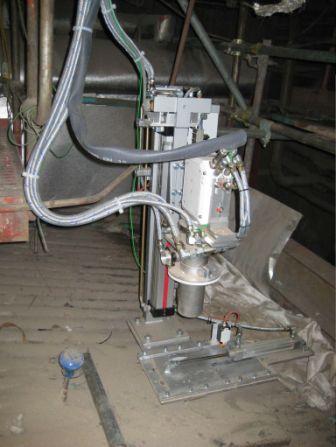

炉顶安装
德国DIAS红外热成像仪专用软件：
德国DIAS红外公司燃烧室热像测温系统PYROINC endoscope系列产品一览
1、PYROINC 320N endoscope低温燃烧室红外热像仪测温系统, 像素320x256 , 400~1200°C, 波长1.4~1.6微米
2、PYROINC 768N endoscope高像素燃烧室红外热像仪测温系统, 像素768x576 , 800~1800°C, 波长0.8~1.1微米
3、PYROINC 1920N endoscope超高像素燃烧室红外热像仪测温系统, 像素1920x1080 , 1100~1800°C, 波长0.8~1.1微米
4、PYROINC 1600N endoscope超高燃烧室红外热像仪测温系统, 像素1600x1200 , 测温范围1100~1800°C, 波长0.8~1.1微米
5、PYROINC 320F endoscope燃烧室透过火焰测温成像系统, 像素320x240 , 800~1600°C, 波长3.9微米
6、PYROINC 640F endoscope燃烧室透过火焰测温成像系统, 像素320x240 , 800~1600°C, 波长3.9微米
德国DIAS所有透过火焰测温的红外测温仪一览表：
1、高精度透过火焰测量物体温度的红外测温仪DPE10MF(50~2500°C, 分段)
2、高精度透过火焰测量物体温度的红外测温仪DA10F(200~2500°C, 分段)
3、高精度透过火焰测量物体温度的红外测温仪DA10MF(75~1800°C）
4、透过火焰测量物体温度的红外测温仪DT40F(300~2500°C, 分段)
5、透过火焰测量物体温度的红外测温仪DT44F(300~2500°C, 分段)
6、透过火焰测量物体温度的红外测温仪DA44F(50~2500°C, 分段)
7、透过火焰测量物体温度的红外测温仪DA47F(100~2500°C, 分段)
8、透过火焰测量物体温度的红外测温仪DA47MF(50~1000°C)
德国DIAS所有透过火焰测温成像的红外热像仪：
- 透过火焰测温成像的热成像仪PYROVIEW 640F compact+ (IP54, 400-2500°C)
- 透过火焰测温成像的热成像仪PYROVIEW 640F protection (IP65, 600-2500°C)
德国DIAS所有透过火焰测温成像的红外热像系统：
