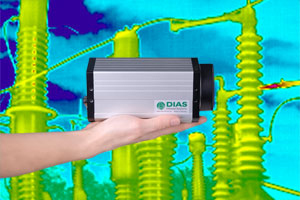

PV160LC+ , 长波红外热成像仪 , PYROVIEW 160L Compact+
规格：PYROVIEW 160L Compact+
单位：台
浏览次数：5085
性能标签：
8~14 μm , 测温范围 –20~500 °C , 70Hz(帧/秒) , PYROVIEW 160L Compact+低价红外热像仪
产品详细描述
特征
• 测温范围：–20~500 °C
• 测量频率：70Hz(帧/秒)，可选<9Hz
• 非制冷微型热辐射计，160 × 120 像素
• 手动调焦
• 通过快速以太网实时数据采集 (最大70 Hz)
• 可选无计算机独立工作
• 触发测量功能
• 报警和阈值监视
• 较大的动态范围，16位A/D转换
• 二年质保期
• 客户可定制系统解决方案，可修改硬件和软件
主要应用
PYROVIEW 160L Compact+ 红外热像仪可以提供二维温度分布的非接触测量，波长8~14μm，热分辨率高。该热像仪可固定安装，长期使用。
PYROVIEW 160L Compact+ 典型应用有：过程控制和监视、质量空盒子、火焰探测和测量等。
软件
功能强大的在线监测软件PYROSOFT，在Windows®下工作，允许控制热像仪并记录、浏览、操纵和储存测量获得的数据。软件主要特征如下:
•实时数据记录
• 分区定义和报警阈值监视
• 趋势分析、3维图形
• 数据输出(正文、位图、视频)
• 通过PROFIBUS、模拟和数字输入输出及其它接口进行过程控制
可编程界面(Windows ®-DLL) 软件开发包PYROSOFT DAQ可用于用户系统集成时自己开发软件。
性能指标
性能指标
描述
光谱范围
8 ~ 14 µm
测温范围
范围1: –20 ~ 120 °C, 范围2: 0 ~ 500 °C
探测器
非制冷微型热辐射计阵列 (160 × 120 像素)
镜头
25°× 19°, 测量距离 > 20 cm, 空间分辨率 2.7 mrad
可选52°×40°, 测量距离 > 20 cm, 空间分辨率 5.7 mrad
可选18°×14°, 测量距离 > 20 cm, 空间分辨率 2.0 mrad
手动调焦, 可选: 电动调焦
测量误差
2 K (测量值 < 100 °C) 或 2 % 测量值 (°C)
噪声等温差NETD
< 60 mK (30 °C, 70 Hz, 范围1)
测量频率
内部70 Hz, 可选: 70 Hz, 35 Hz, 17.5 Hz, …
响应时间
内部29 ms, 可选: 2 / 测量频率
通信接口
快速以太网 (实时, 最大70Hz)
数字输入
2路电隔离数字输入 (触发用)
数字输出
2路电隔离数字输出 (报警用)
连接器
圆形插座连接器HR10A (12针, 用于供电, 数字输入和数字输出),
圆形插座连接器M12A (用于以太网)
供电电源
12 ~36 VDC, 一般7 VA
尺寸
65 mm (W) × 160 mm (D) × 79 mm (H), 不带镜头
外壳
铝制紧凑型外, IP54; 可选工业型带水冷系统和空气吹扫的IP65外壳
或带全方向、全天候外壳
热像仪操作范围
–10 ~ 50 °C
存储条件
–20 ~ 70 °C, 最大相对湿度 95%
软件
Windows®下控制和图形软件PYROSOFT,可按照要求进行修改定制
