火焰监测控制系统FDS
火焰监测系统是一套监测和识别燃料仓库、废料堆积场、纸和木炭等易燃材料是否发生自燃等情况的火
焰监视系统，该系统性能十分可靠。
废物堆料场最容易发生燃烧情况，有可能是因为自燃引起的燃烧，对环境和人类都会引发巨大的危害。
基于红外热成像仪的火焰早期报警系统能够有效防止这种灾难的发生。
众所周知的高性能红外热像仪YROVIEW380L和强大的WINDOWS®-下集成软件PYROSOFT FDS，
可用于识别早期火焰的发生并通过红外热成像进行火灾预防。
系统构成
•工业型红外热像仪PYROVIEW 380L或紧凑型PYROVIEW 380L compact
• 测温范围：–20~500 °C
• 波长范围：8~14 μm
• 像素：384 × 288
• 最大帧频 50 Hz
• 工业保护外壳防护等级达IP 65或全天候保护外罩
• 通过快速以太网传输数字数据,长距离传输可选光纤电缆传输。
• 带不同角度旋转的工作云台
• PC带TFT监视器
• I/O系统控制平台
• 软件：PYROSOFT FDS
红外热像仪 PYROVEW 380L 安装在监控云台上，自动按照用户指定的区域行持续的表面温度分布监测，
并进行温度的定量分析。
软件PYROSOFT FDS 能够自动监测感兴趣的区域内（ROI）温度分布。一旦该区域中某个温度点
超过了设定的温度上限，就会产生报警，同时该画面会被保存到计算机中。
高温报警和系统状态都会显示在监视器和控制面板中。外部报警设备和消防系统通过输入输出系统
控制。
应用和安装

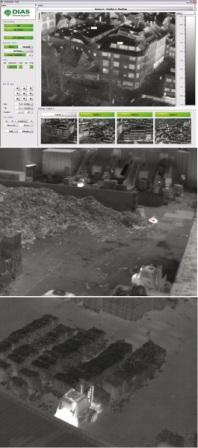

软件 PYROSOFT FDS 在整个安装过程中易于操作，并可提供如下选则：
• 显示现场状态信息
• 显示整幅图片中的最大温度点
• 自定义ROI(感兴趣区域)
• 图片概览或观察某单一区域
• 最高4部红外热像仪循环监测
• 红外热像仪的当前图片设定报警
• 云台的自由定位并可切换为手动操作模式
火焰监测

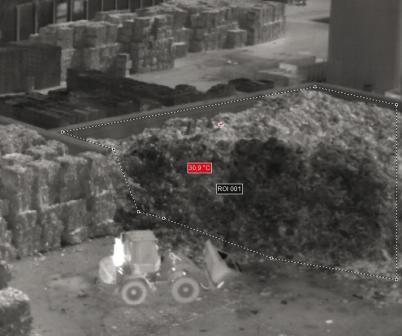

红外热像图片以伪彩图片灰度模式显示；图片颜色越明亮，代表该区域温度越高。一旦某区域超过了预
设定的温度上限，该区域就变成了红色，操作人员能够立即辨认出火焰的来源并进行灭火。
如左图所示，红外热像图为废纸仓库中刚着火的情形。因为能早期就发现高温点，并通知消防立即开始
灭火，这场火灾才能及时有效被扑灭，同时避免了材料的损失。
应用信息

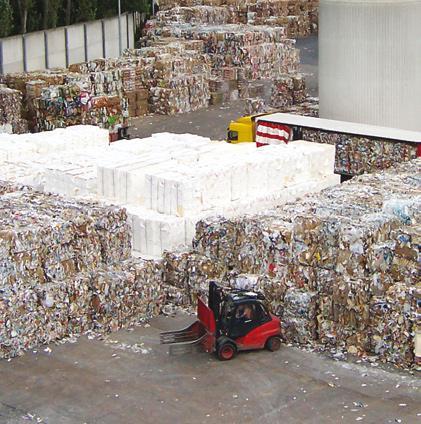

• Moritz J. Weig GmbH & Co KG
德国Mayen火焰监测系统一直在对废纸仓库进行监测。操作人员能够看到由红外热像仪上传到监视
器上的最新信息。
• Bergen社区，挪威Bergen
Bergen社区安装了一套火焰监测系统，监视器直接连接到当地的消防部门，保护当地历史悠久的
木质建筑免除火灾的危害。
