PYROVIEW 380系列 , 红外热成像仪
规格：PYROVIEW 380 Compact系列
单位：台
浏览次数：4340
性能标签：
PYROVIEW 380 Compact系列 , 红外热像仪 , 温度范围 -40~2500℃(分型号分段) , 波长8~14μm , 3~5μm , 4.8~5.2μm , 3.9μm
产品详细描述
本系列除PYROVIEW 380L Compact+、PYROVIEW 380L Protection外，
其它型号于2014年10月全部停产；
全部型号像素改为640*480，价格有所调整，请咨询我们
特 征
• 在-40~2500℃的温度范围内以不同的光谱范围精密测量温度；
• 帧 频：50Hz或8.3Hz
• 紧凑型外壳 (到IP54防护等级)
• 手动调焦，电动调焦、视频输出可选
• 非制冷微型热辐射仪，384×288像素像素
• 带不同视场角的镜头
• 通过快速以太网进行实时数据采集
• 可选无需计算机的热像仪单机运行模式
• 可触发测量
• 报警监视和阈值监视
• 较大的动态测量法为，16位A/D转换大大增加转换精度
• 可定制带修正软件和硬件的系统解决方案
• 无需美国出口证书
备注：
1、测量频率50Hz，进口需要德国商务部出口证书；
2、测量频率8Hz，可直接进口，无需任何出口证书。
应 用
PYROVIEW compact紧凑型系列红外热像仪具备很高的热分辨率和很高的空间分辨率，提供物体的2维在线式非接触式温度测量和热像图。所有型号都是特别为在固定安装应用中长期使用而设计的。
对于一般性使用，使用光谱范围为8μm~14μm和3μm~5μm。对于玻璃行业可使用4.8μm~5.2μm的光谱范围，对冶金或有色金属行业，可使用3μm~5μm的光谱范围，穿透火焰测量可用3.9μm，这些光谱范围也可用于其它用途。
软 件
PYROSOFT软件适合Windows®下使用，有浏览版Viewer、Compact版、专业版Professional、适合用户开发环境的DAQ版、基本版Basic、适合参与控制的控制版Control；该系列软件功能强大，允许用户记录、存贮、浏览测量数据和热像图，允许用户操纵和控制热像仪。
主要特征如下：
• 实时数据记录
• 分区定义、报警监视、阈值监视
• 趋势分析
• 数据输出(正文、位图、视频格式)
• 通过PROFIBUS总线、模拟量和数字量输入/输出、其它类接口进行过程控制。
用户可以通过编程接口(Windows®-DLL) 编程，用于用户的系统集成。
型号和温度范围 （其它温度范围可定制，请咨询我们c.jiang@dias-infrared.com )
主要型号和参数一览
型 号
光谱范围
测温范围
NETD
视场角
PYROVIEW 380L Compact
8-14μm
范围1:-40(20)-120°C
0.08K(30°C,50Hz)
30° × 23°
长波红外热成像仪
范围2:0-500°C
60° × 47°
44° × 34°
多种温度范围
可选
22° × 16
7种视场角
范围1: -20-120°C
11° × 8°
范围2: 100-700°C
7° × 5°
温度范围可以从-40°C开始
微距镜头60μm
可选
范围1: -40~500 °C
范围2: -20~120°C
可选
范围1: -20-120°C
范围2: 0-500°C(700°C)
范围3: 300~1200°C
PYROVIEW 380M Compact
3-5μm
范围1: 100-300°C
0.5K(200°C,50Hz)
30° × 23°
中波红外热成像仪
范围2: 200-500°C
51° × 40°
15° × 12°
6种温度范围
可选
3种视场角
范围1: 600~1500°C
范围2: 1000-2500°C
可选
只有1个范围: 300~800 °C
可选
范围1: 100~500 °C
范围2: 300~950 °C
可选
范围1: 200~500°C
范围2: 400~900°C
范围3: 600-2500°C
可选
范围1: 200~500°C
范围2: 400~900°C
范围3: 600-2200°C
PYROVIEW 380G Compact
4.8-5.2μm
范围1:200-500°C
1K(300°C,50Hz)
30° × 23°
玻璃表面测温成像
范围2:400-1250°C
51° × 40°
15° × 12°
3种温度范围
可选
3种视场角
600~1800°C
可选
600~2000°C
可选
600~2500°C
PYROVIEW 380F Compact
3.9μm
600-1250°C
1K(600°C,50Hz)
30° × 23°
透过火焰测温成像
或
51° × 40°
4种温度范围
600~1800°C
15° × 12°
3种视场角
或
600~2000°C
或
600~2500°C
共同特征和性能
测量误差
2K(测量值<100℃时)或测量值(单位℃)的2%
测量频率
内部50Hz；可选50Hz，25Hz，12.5Hz……
响应时间
内部40ms；可选:2 / 测量频率
信号输出接口
快速以太网或可选CameraLink(实时，最大50Hz)；电隔离数字输入（触发用）和
数字输出（报警用） (640L compact 为Gigabit以太网，速度更快）
调焦功能
手动调焦，电动调焦可选
供电
18V~36VDC，5VA
重量
~1.6kg
保护箱
防护等级可达IP54，可选防护等级IP65，标准保护箱带1/4〞三角螺杆安装支架；
可选:全天候保护箱和全倾斜安装架
操作温度
-10~50℃
存放条件
温度-20~70℃；相对湿度最大95%
软件
Windows下控制和成像软件PYROSOFT；可按照客户要求定制
特别说明
1、每个红外热像仪型号都可以进行温度扩展，具体扩展温度范围请咨询我们。
2、每个红外热像仪型号都可以采用微距镜头、显微镜头以及其它广角镜头。
德国DIAS红外热成像仪专用软件：
不同防护等级外壳：
防护等级IP54的PYROVIEW系列红外热成像仪

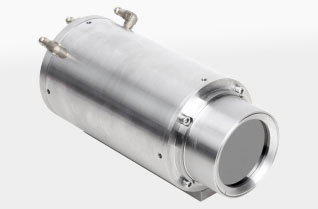

德国DIAS红外公司防护等级IP65的PYROVIEW系列红外热成像仪
