铸液、铁水、钢水红外测温系统PYROCAST

规格:PYROCAST , PYROCAST pro

单位:

浏览次数:2889

性能标签:

铸液、铁水、钢水红外测温系统PYROCAST , 测温范围700~1800°C


0


产品详细描述






 铸液、铁水、钢水红外测温系统PYROCAST , PYROCAST Pro





 主要特征:



•  测温范围:700~1800°C



•  四线制0/4~20 mA 温度线性输出



•  RS485通信接口



•  激光瞄准(DSRF44N)或内置视频瞄准(DSR54NCV)



•  光纤式红外测温仪或集成式不锈钢圆形外壳



•  固定焦距





系统特点



1. 即使发射率很低或波动,该系统都可以准确测量温度;

2. 被测目标不能充满视场或快速运动时也可以准确测温;

3.  空气吹扫器和瞄准管可以有效防止灰尘、水、液流的溅入,确保测温镜头清洁,以确保测温精度;

4.  内置的激光瞄准或方形光斑视场瞄准(实时)可以精准瞄准被测目标

5.  系统控制箱上显示屏可以大字显示实时温度(38mm)

6.  可通过网络浏览器远程监控系统并优化设置参数。





技术指标



技术数据
型号 PYROCAST PYROCAST Pro
测温范围 700~1800°C 700~1800°C
子测温范围 在测温范围内可调, 最小跨度50°C
光谱范围 0.7~1.1µm 0.7~1.1µm
光学系数 ROH F44 80mm x 20mm @ 2000mm
测量误差 0.5% 测量值 0.5% 测量值
重复精度 0.2% 测量值 0.1% 测量值
NETD2 <0.1°C <0.1°C
响应时间(t90) 5ms, 可调到100s 5ms, 可调到100s
发射率 0.050~1.000, 步长0.001 可通过RS485通信接口调整
比色系数(坡度) 0.800~1.200 0.800~1.200
存储方式 最小值和最大值存储,通过通信接口可调
线性输出信号 0/4~20mA, 最大负荷700Ω 0/4~20 mA,最大负荷: 500Ω
通信接口 RS485,半双工,最大115 kBd,数据通信协议 Modbus MTU
瞄准方式 激光瞄准 彩色视频瞄准, FBAS PAL (B), 50Hz,可选NTSC (M), 60Hz
软件 Windows®PYROSOFT Spot,可选PYROSOFT Spot Pro
可调参数 通过通信接口或电子盒(DSF30NG): 发射率、坡度、响应时间、存储设置、子测温范围、测量模式(单色或双色)、波特率
供电电源 24 VDC ± 25% 24 VDC ± 25%
功耗 最大1.5W 最大1.5 W
运行温度 0~70°C , 探头和光纤可耐250°C
存储温度 -20~70°C -20~70°C
重量 450g(无光纤电缆和探头) 600 g
测温仪尺寸  M40x1.5mm,长125mm 不锈钢圆形外壳,带插头,长度 105 mm, ∅ 50 mm
系统控制箱 380mmx300mmx155mmIP66,带门,含38mm高度显示器(显示屏192*96,镶嵌在门上)14~20mA输出;
WAGO I/O系统,通过网页组态;红外测温仪供电;接线端子卡等。
测试规则 EN 55 011:1998, limit class A
防护等级 IP65 符合 DIN EN 60529 DIN 40050
CE认证 遵守EU规则(EN 50 011)





光学系数



光学系数
PYROCAST
测量距离a(mm) 0 100 300 800 1000 2000 3000 4000
光斑直径M(mm) 5.0 6.5 10.4 22.2 27.5 55.0 88.0 111.0

PYROCAST Pro
测量距离a(mm) 2000
光圈直径D(mm) 6.0
光斑直径M(mm) 80x20





 特殊的软件系统



德国DIAS铸液红外测温系统软件



1、根据不同的应用优化设置测温参数,如坡度、记录时间



2、实时显示测量温度和温度曲线;



3、实时输出过程相对平均温度,参与控制;



4、通过以太网对控制器进行组态,并进行远程维护;



5、即使过程在运行,依然可以优化设置并解决问题;



6、测量数据及其温度曲线的实时记录;



7、数据输出到Excel表;



8、自动生成测温报告。

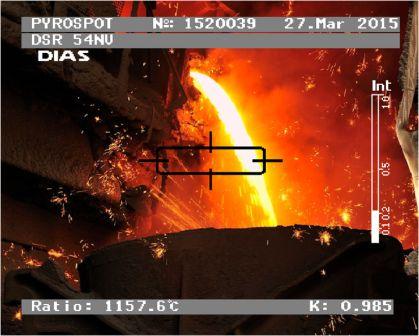

方形测量视场



PYROCAST方形测量视场瞄准

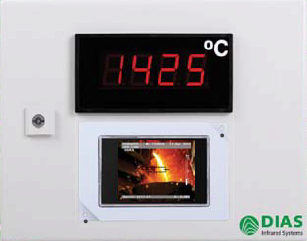

就地控制箱LED大字显示温度
