DSF11N光纤单色红外测温仪
规格：DSF11N
单位：台
浏览次数：3782
性能标签：
DSF11N , 光纤单色红外测温仪 ,600°C~1800°C , 800°C~2500°C , 900°C~3000°C ， 1000°C~3750°C , 波长0.8 μm~ 1.1 μm
产品详细描述
• 数字式、光纤、高温红外测温仪
• 温度范围：600°C~3000°C ，可扩展到3750°C
•最快响应时间2 ms
•最小光斑大小:0.7 mm
•通信接口RS485

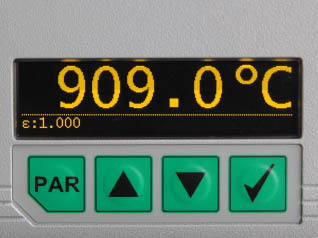

•数字显示器和操作按钮
数字式红外测温仪 PYROSPOT DSF 11N用于工业应用，适合测量温度范围从600°C~3000°C的高温物体表面温度，例如：金属、陶瓷或石墨。
光纤式外壳坚固，可应用于恶劣的环境，即使是长距离连接，显示的温度值看上去也很明亮。
该系列响应时间最快可达2 ms (t95)，更适合快速运动过程的物体表面温度测量。
可变焦距光学镜头的光纤探头可测量到0.7mm的目标。集成在红外测温仪内部的红色激光能精确瞄准被测目标。
该系列输出信号为标准0/4 ~ 20 mA，可以方便地连接到现有测量和控制系统。
该系列还带有集成式的电隔离RS 485通信接口，允许通过软件进行红外测温仪的参数调整，甚至可以通过总线系统来工作。
所有参数可通过红外测温仪上的按钮和显示器来直接调整，也可以通过软件PYROSOFT Spot来进行调整，并通过该软件还可以进行测量参数的评估。
典型应用:
• 钢铁行业
• 窑炉
• 热加工
• 焊接
• 金属工业
技术性能
型号
DSF11N 光纤红外测温仪
测温范围
600°C~1800°C，800°C~2500°C ，900°C~3000°C ， 1000°C~3750°C
子测温范围
在整个温度范围内可调，最小跨度50°C
光谱范围
0.8 μm~ 1.1 μm
光学镜头
FOH I或FOH II
距离系数比
见表格
测量误差
0.5 % 测量值 (TU = 23°C, ε = 1, t95 = 1s)
重复精度
0.1 % 测量值(Tamb = 23°C, ε = 1, t95 = 1s)
NETD
0.1°C (Tamb = 23°C, ε = 1, t95 = 1s)
响应时间(t95)
2 ms, 可调直到10 s
发射率
0.050~1.000
存储方式
最小值-/最大值存储
输出信号
0/4~20 mA, 通过软件可调, 温度线性, 最大负荷500 .
通信接口
RS485, 电隔离, 半双工, 最大115 kBd
软件
PYROSOFT Spot
瞄准方式
激光瞄准灯
可调参数
发射率, 响应时间 , 温度单位°C 或 °F, 存储方式, 子测温范围, 波特率, 地址
用户控制
参数设置显示，用按扭调整
供电电源
24 V DC ± 25 %
供耗
最大1.5 W
操作温度
0°C~45°C (电子盒), 0°C~250°C (光纤电缆和探头)
存储温度
–20°C~70°C
重量
约600 g (不包括光纤电缆和探头 )
尺寸
约110 mm × 80 mm × 40 mm
外壳
紧凑型外壳, 显示器和按钮
防护等级
IP 65 (DIN 40 050)
CE认证
符合EU规则 (EN 50 011)
供货范围
PYROSPOT DSF 11N,操作手册,检测单, Windows.软件PYROSOFT Spot
(无连接电缆, 光纤电缆和探头, 请单独订货)
光学镜头类型 FOH II 与 FOH I
光学镜头 FOH II-65
测量距离 a（mm）
0
65
85
110
150
200
240
300
光学镜头延长 (mm)
–
14
11
7
4
2
1
0
光学镜头长度 (mm)
–
70
67
63
60
58
57
56
测量光斑直径 M（mm）
DSF 11N (600°C~1800°C)
9
1.3
1.7
2.1
2.8
3.6
4.2
5
DSF 11N (800°C~2500°C)
9
0.7
0.9
1.1
1.4
1.8
2.1
2.5
DSF 11N (900°C~3000°C)
9
0.7
0.9
1.1
1.4
1.8
2.1
2.5
光学镜头 FOH II-250
测量距离 a（mm）
0
250
300
400
600
800
1000
1500
2000
2500
光学镜头延长 (mm)
–
13.1
12.5
11
9.5
8.9
8.5
7.5
7.2
7
光学镜头长度 (mm)
–
69.5
68
66.5
65
64.4
64
63.5
63.2
63
测量光斑直径 M（mm）
DSF 11N (600°C~1800°C)
9
3
3.7
5
7.2
9.2
12
18
24
31
DSF 11N (800°C ~2500°C)
9
1.7
2.1
2.7
4.4
5.5
6.8
10
13
17
DSF 11N (900°C ~ 3000°C)
9
1.7
2.1
2.7
4.4
5.5
6.8
10
13
17
光学镜头 FOH I-100
测量距离 a（mm）
0
100
130
165
225
300
500
700
1000
光学镜头延长 (mm)
–
5.8
4
3
2
1.3
0.6
0.3
0
光学镜头长度 (mm)
–
37.3
35.5
34.5
33.5
32.8
32.1
31.8
31.5
测量光斑直径 M（mm）
DSF 11N (600°C~1800°C)
6
1.8
2.2
2.8
4
5.5
9
13
18
DSF 11N (800°C~ 2500°C)
6
0.9
1.1
1.4
2
2.7
4.5
6.5
9
DSF 11N (900°C~3000°C)
6
0.9
1.1
1.4
2
2.7
4.5
6.5
9
对应光学镜头 FOH II和FOH I的光纤电缆
测量范围
直径(μm)
夹子
DSF 11N (600°C~1800°C)
400
不锈钢
DSF 11N (800°C~2500°C)
200
不锈钢
DSF 11N (900°C~3000°C)
200
不锈钢
软件
手持式编程器
