DSR55N , DSR55NV , 电动调焦双色红外测温仪, 500~3000°C
规格：DSR55N , DSR55NV , 500~3000°C
单位：
浏览次数：2032
性能标签：
DSR55N , DSR55NV , 电动调焦双色红外测温仪, 测温范围：500~1200°C，600~1400°C，700~1800°C，800~2500°C，900~3000°C
产品详细描述
电动调焦型双色红外测温仪
电动调焦型红外测温仪DSR55N、DSR55NV
测温范围：500~3000°C(有5个温度段)
55系列、56系列红外测温仪的不同点：
1、55系列为可调焦距，56系列为固定焦距
2、55系列为电动调焦，56系列没有电动调焦
3、55系列只有激光、透过瞄准、彩色视频瞄准，56系列还有取景器瞄准
4、55系列最小光斑直径 Φ1.0mm，56系列最小光斑直径 Φ0.8mm
5、55系列最大距离系数为240:1，56系列最大距离系数为300:1
6、56系列有长波8~14微米型号DT56L，玻璃专用型DT56G，55系列没有这些型号
7、55系列尺寸为 105mm x Φ50mm，56系列尺寸为140mm x Φ50mm
8、55系列精度为0.5%测量值+1K，56系列精度为0.5%测量值
9、55系列精度为0.1%测量值+0.5K，56系列精度为0.1%测量值
主要特征：
- 测温范围：500~1200°C，600~1400°C，700~1800°C，800~2500°C，900~3000°C
- 快速响应时间：5ms~100s，可调节
- 可调焦距，带电动调焦(分8步调节)
- 瞄准方式：激光、透镜、彩色视频瞄准
- 带就地显示屏及参数调整按钮
- 0/4~20mA模拟输出
- RS485通信接口(Modbus RTU)，可将55系列集成到现有测控系统中
- 最小值/最大值存储
- 电隔离开关输出
- 防护等级IP65
性能指标
| 型号 | DSR55N , DSR55NV |
| 测温范围 | 500~1200°C* |
| 600~1400°C** | |
| 700~1800°C*** | |
| 800~2500°C | |
| 900~3000°C | |
| 主要用途 | 双色红外测温仪, 通用 |
| 光谱范围 | 0.7~1.1 μm |
| 光学系数 | 可变焦距，电动调焦 (可分8步调节) |
| 距离系数 | * 40:1,**80:1,***160:1,240:1 |
| 最小光斑直径 | 1.0mm |
| 测量误差1 | 0.5 %测量值(°C)+1K |
| 重复精度1 | 0.2%测量值(°C)+0.5K |
| NETD2 | 0.1K1 |
| 透过率 | 50~100% |
| 响应时间(t95) | 最小5ms3，可调，可达100s |
| 比色系数(坡度) | 0.800~1.200 |
| 发射率 | 0.050~1.000， 通过通信接口调整 |
| 输出信号 | 0/4~20 mA,软件切换，最大负荷:500Ω |
| 瞄准方式 | 激光瞄准,645~660 nm, class II, < 1 mW，透镜瞄准，彩色视频瞄准 |
| 开关输出/开关阈值 | 1个光耦继电器, RLoad 最小48Ω (电隔离) / 在测温范围内可调 |
| 可调参数 | 通过通信接口或就地显示器调整: 发射率(和坡度)、透过率、环温补偿、响应时间、存储设置、子测温范围、切换输出的切换阈值，电动调焦 |
| 供货范围 | DSR55N探头 ,操作手册, 检测单, 软件PYROSOFT Spot, 无连接电缆(请单独订货) |
光学系数
| 可变焦距及电动调焦 (可分8步调节) | |||||||||
| 测量距离 a [mm] | 240 | 360 | 540 | 800 | 1200 | 1800 | 2500 | 4000 | |
| 温度范围 | 光圈直径 D [mm] | 光斑直径 M [mm] | |||||||
| 500 °C~1200 °C | 8.0 | 6.0 | 9.0 | 14.0 | 20.0 | 30.0 | 45.0 | 63.0 | 100.0 |
| 600 °C~1400 °C | 6.0 | 3.0 | 4.5 | 6.8 | 10.0 | 15.0 | 23.0 | 32.0 | 50.0 |
| 700 °C~1800 °C | 6.0 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11.0 | 16.0 | 25.0 |
| 800 °C~2500 °C | 6.0 | 1.0 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11.0 | 17.0 |
| 900 °C~3000 °C | 6.0 | 1.0 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11.0 | 17.0 |

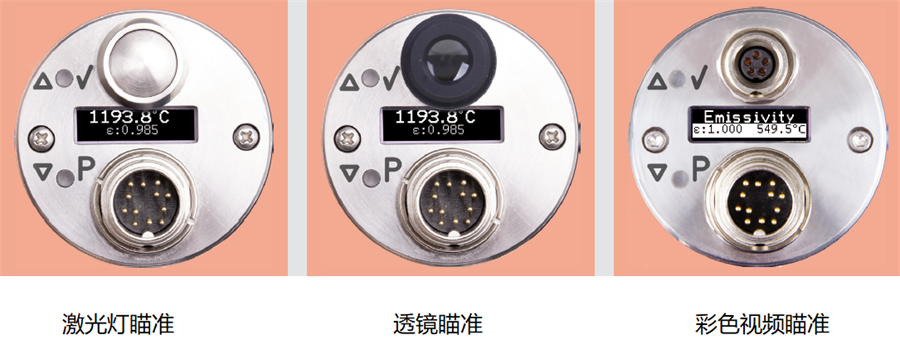

瞄准方式：激光灯瞄准、透镜瞄准、彩色视频瞄准
